Tjänst

3D-skanning / fotogrammetri

Ocean Discovery levererar precisionsdata med fotogrammetri under vatten. Resultaten är georefererade, mätbara 3D-modeller redo för analys, dokumentation och visualisering — användbara direkt av ingenjörer, arkeologer och beslutsfattare.

Så fungerar fotogrammetri under vatten

3D-skanning med fotogrammetri innebär att tusentals överlappande högupplösta stillbilder samlas in och bearbetas till en mätbar 3D-modell. Under vatten ger metoden en detaljnivå som lämpar sig väl när man behöver förstå både helheten och små tekniska detaljer: skador, deformationer, frispann, konstruktioner, vrakdelar eller andra objekt som annars är svåra att bedöma visuellt.

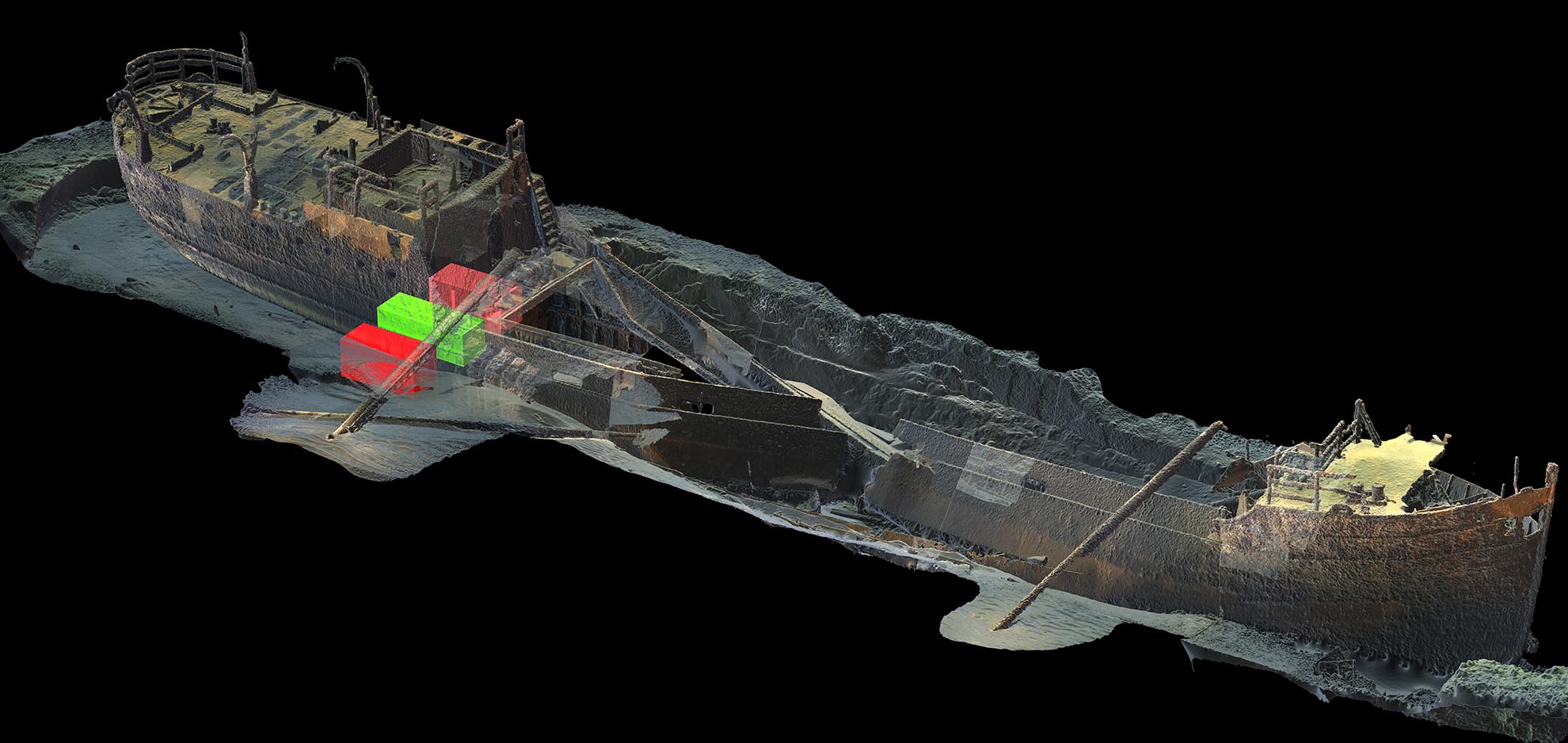

3D-skanning av vraket Bremsund — 3D-skanning av miljöfarligt vrak

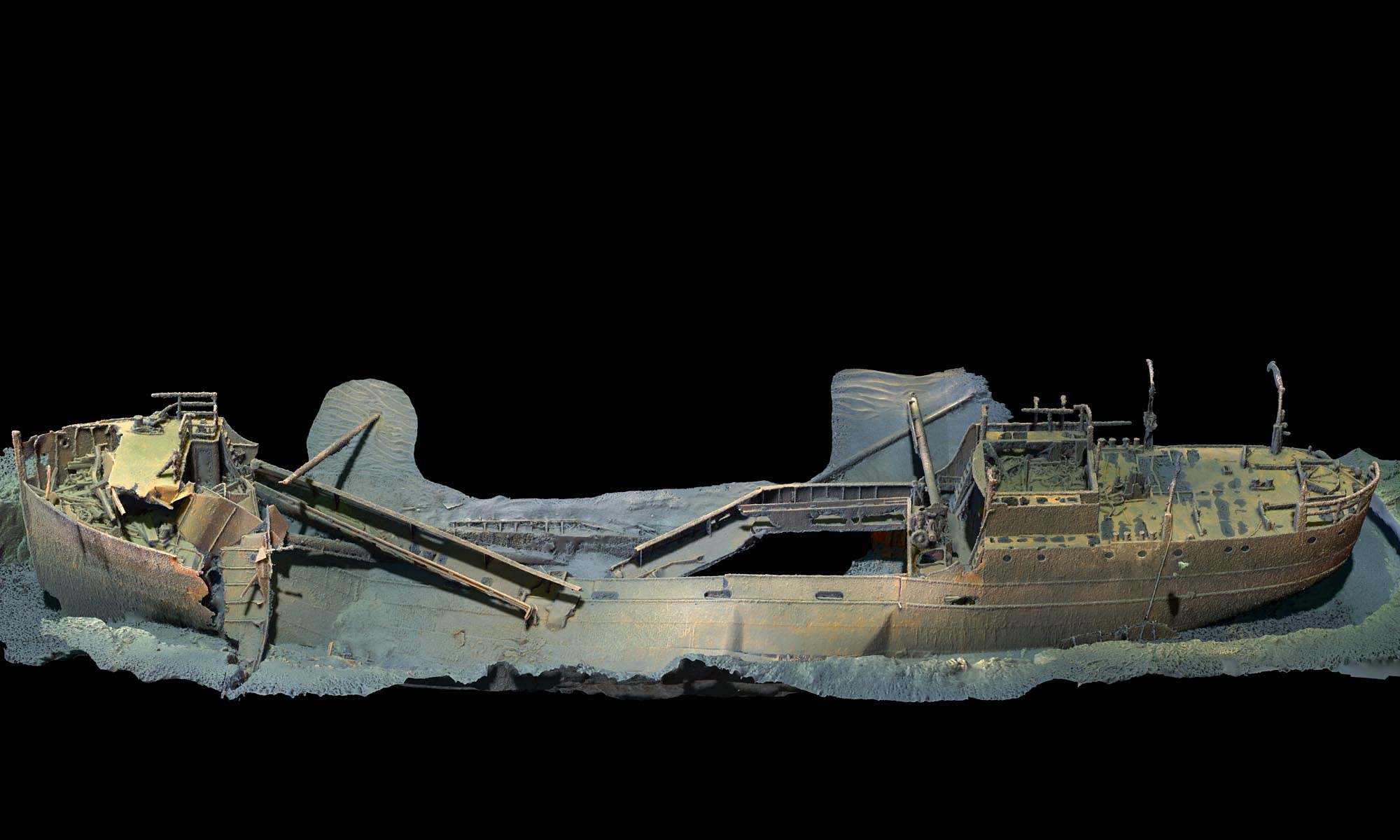

Fotogrammetrisk vrakinspektion — Fotogrammetrisk dokumentation av vrakplats

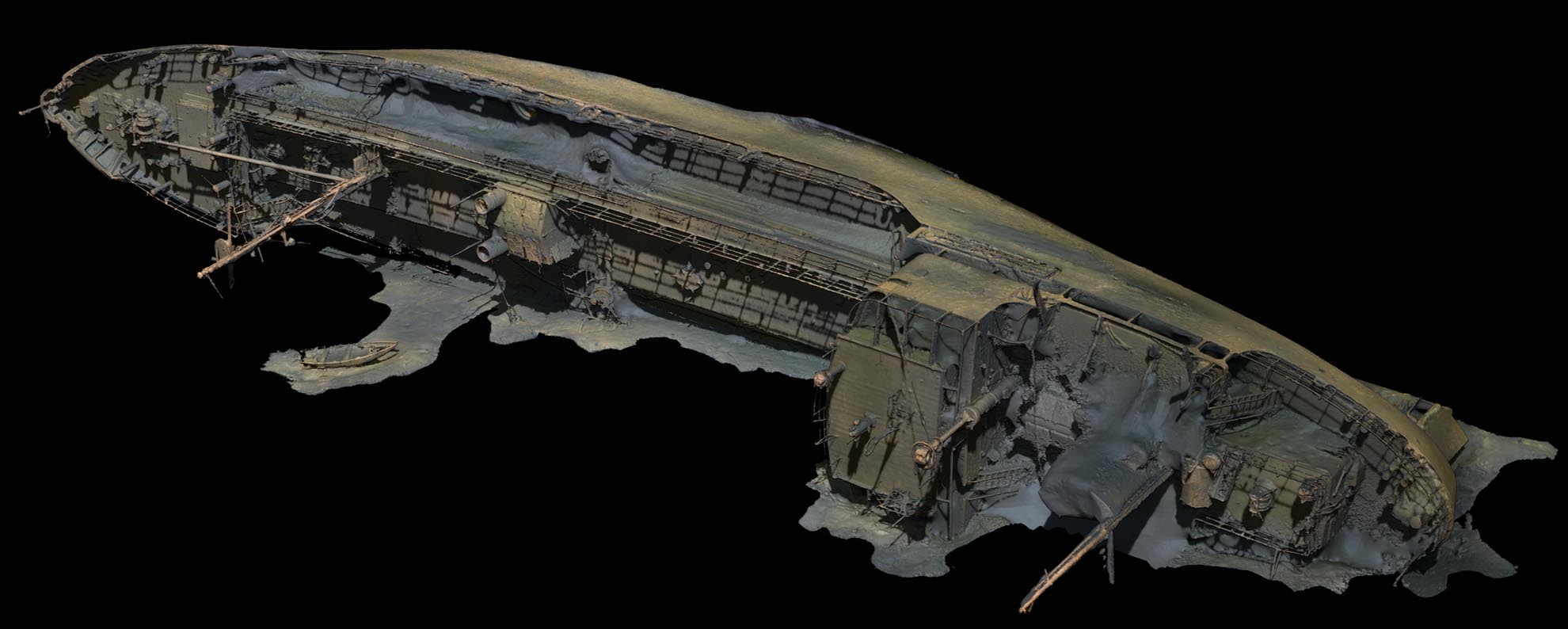

3D-skanning av Lindesnäs — Vrakmodell från fotogrammetri

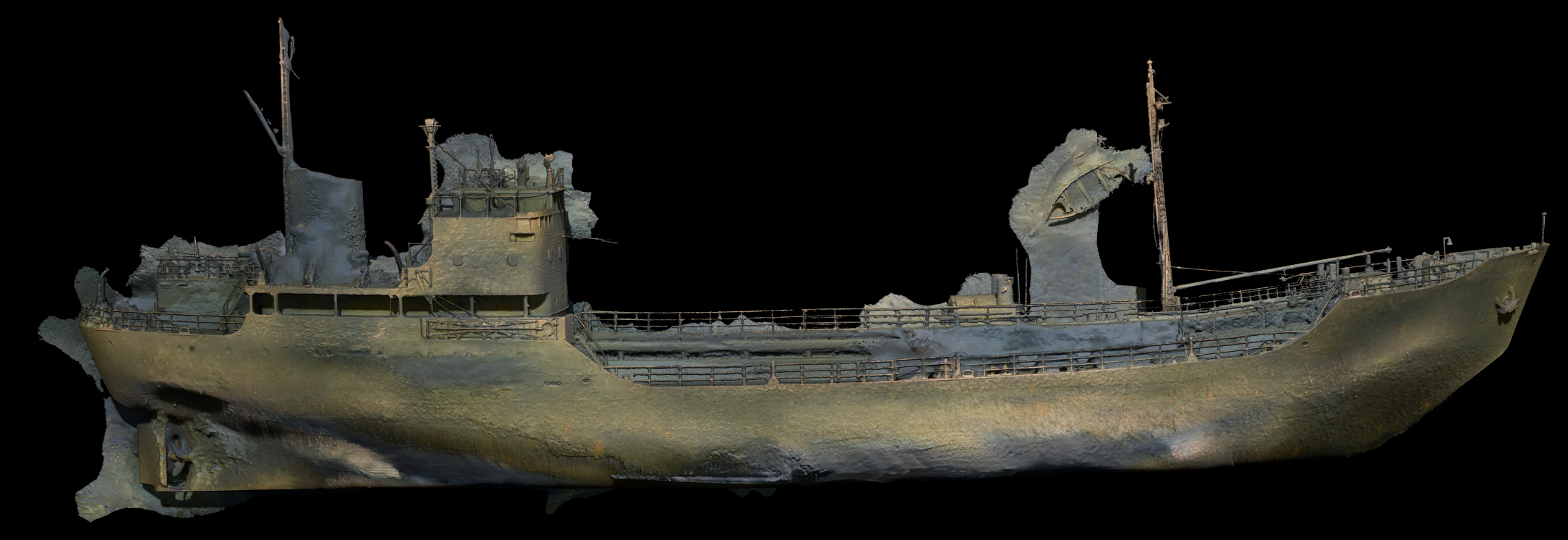

Undervattensinspektion vid Lindesnäs — Detaljbild från undervattensinspektion

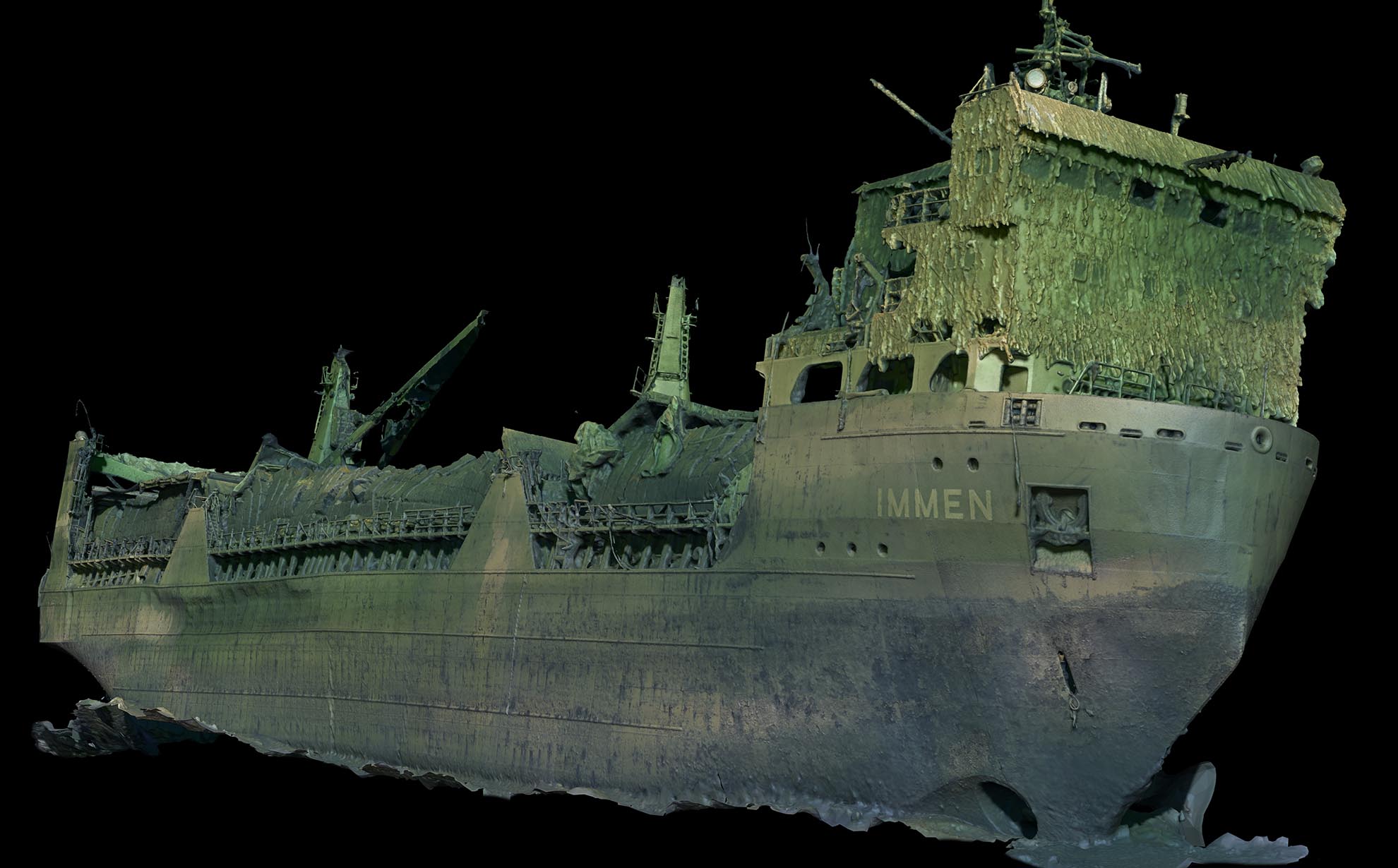

Fotogrammetrisk undersökning av Immen — Undersökning med fotogrammetri

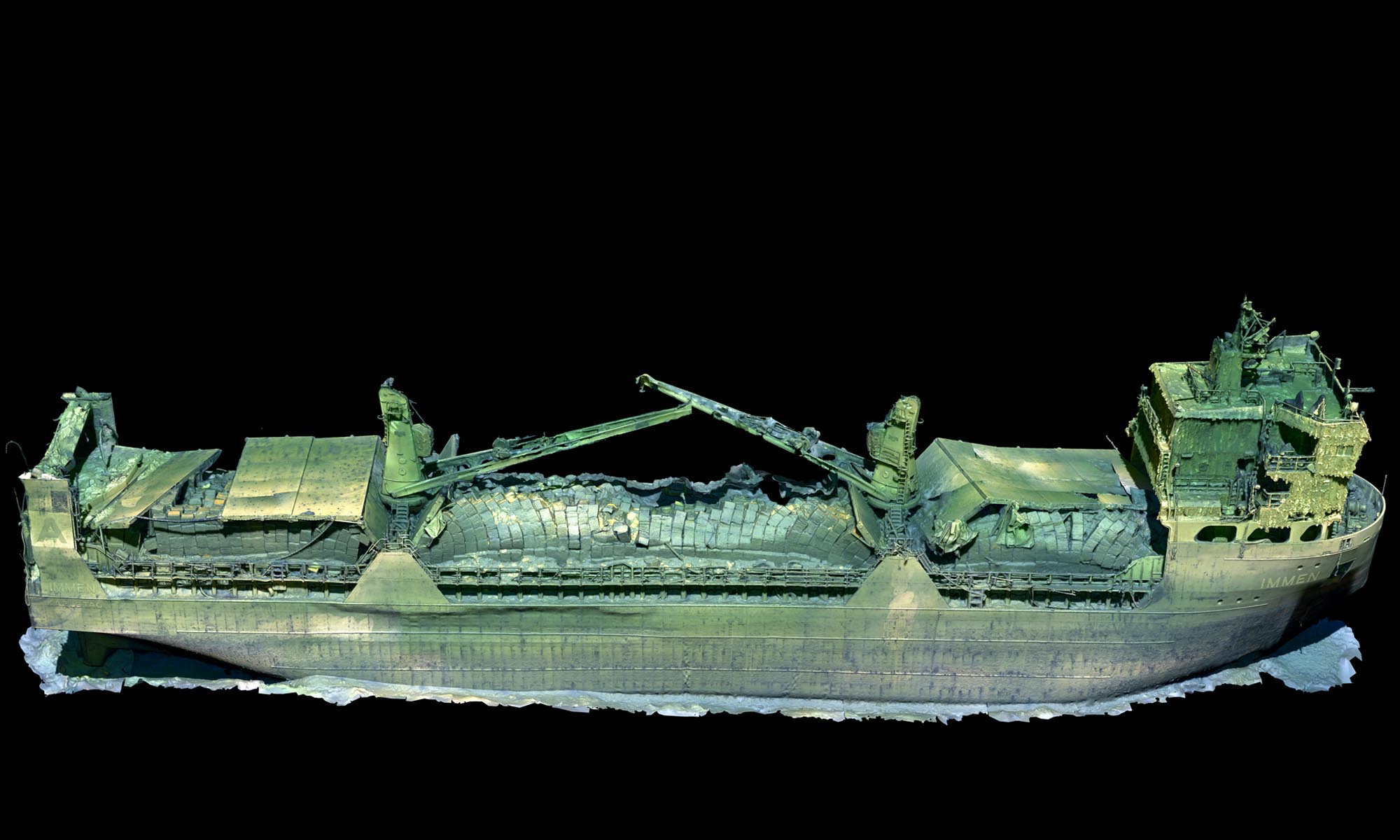

Sidovy av fotogrammetrisk modell — 3D-modell i sidovy

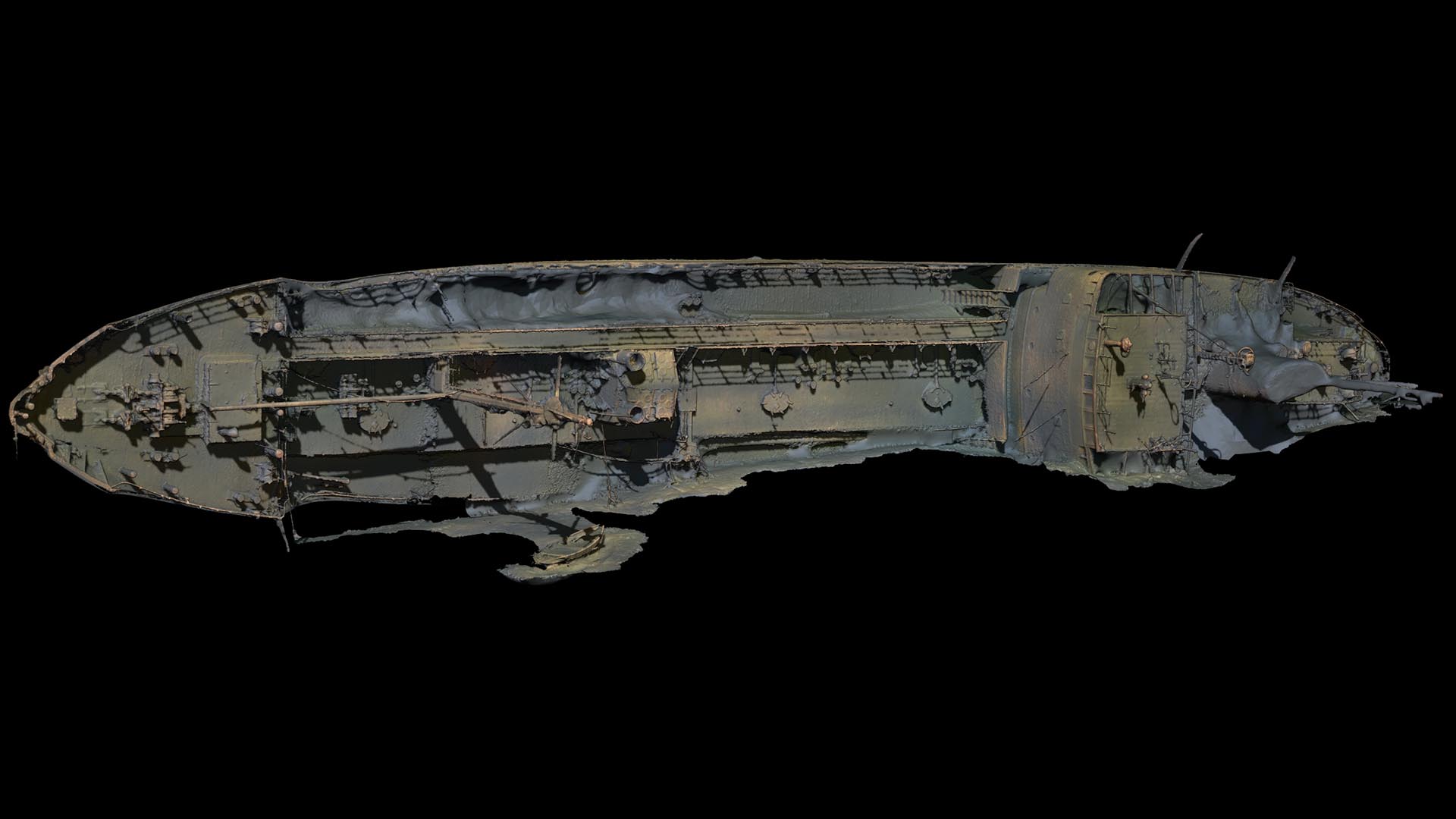

Fotogrammetri av Lindesnäs — Fotogrammetrisk modell

ROV-baserad datainsamling

Ocean Discovery använder fjärrstyrda undervattensrobotar, ROV, utrustade med högupplösta kameror, kraftfull belysning och positioneringssystem. Det gör arbetet säkrare och mer kostnadseffektivt än dykbaserad dokumentation, särskilt vid större djup, dålig sikt eller komplexa miljöer. ROV-systemet kan samla in data systematiskt över stora ytor och samtidigt dokumentera detaljer som behöver kunna mätas och granskas i efterhand.

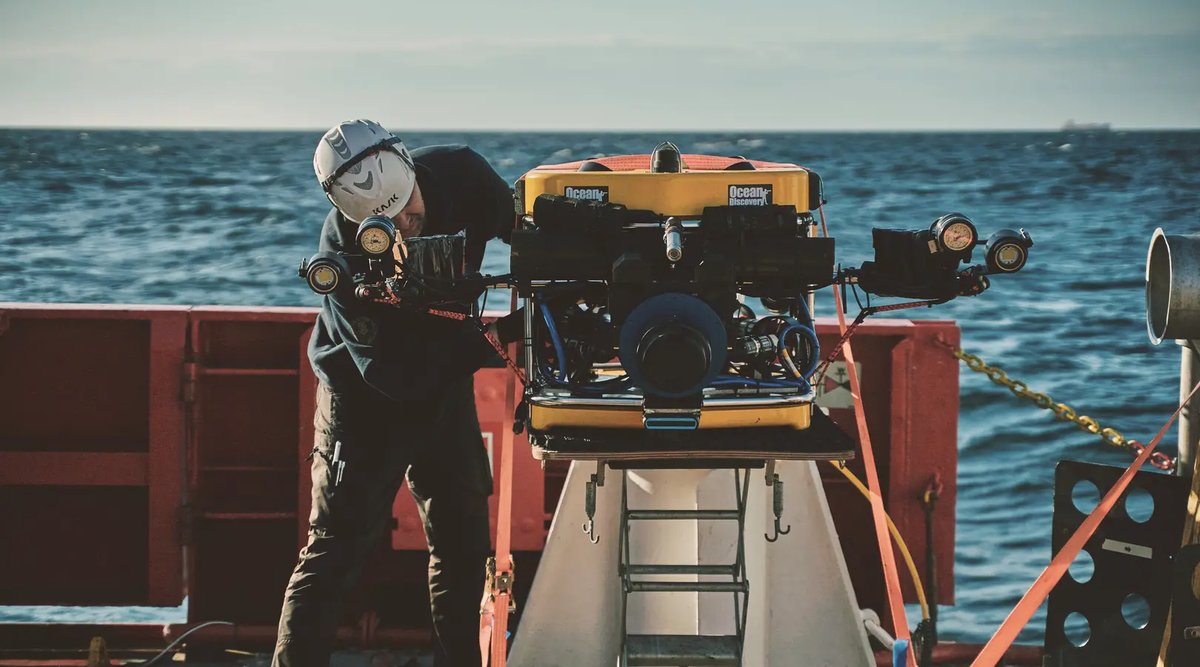

ROV utrustad med kamera för fotogrammetri — ROV med kamera och belysning

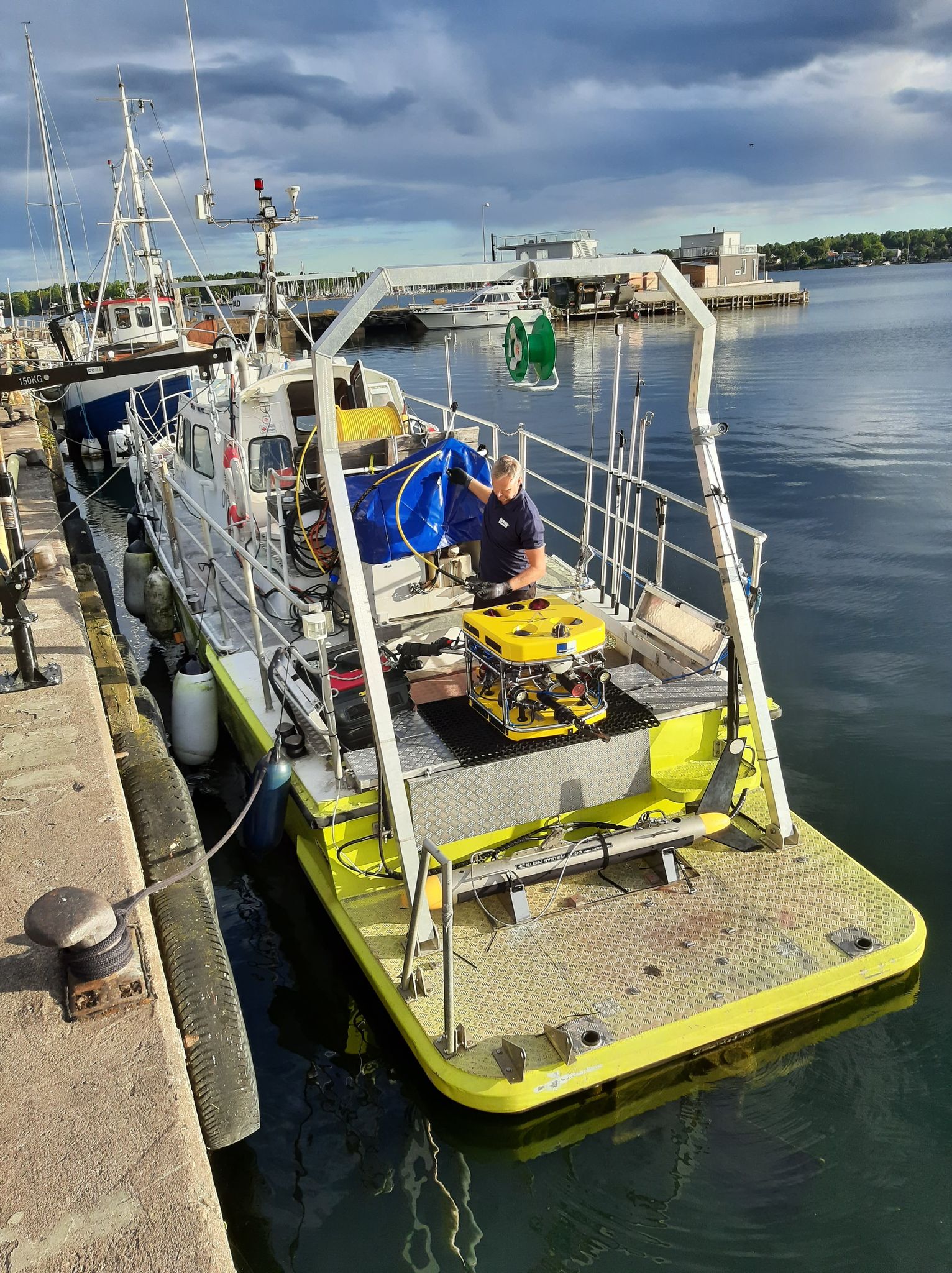

ROV och side scan sonar ombord på Ocean Discoverys undersökningsfartyg Otto — ROV och side scan sonar ombord på Ocean Discoverys fartyg Otto

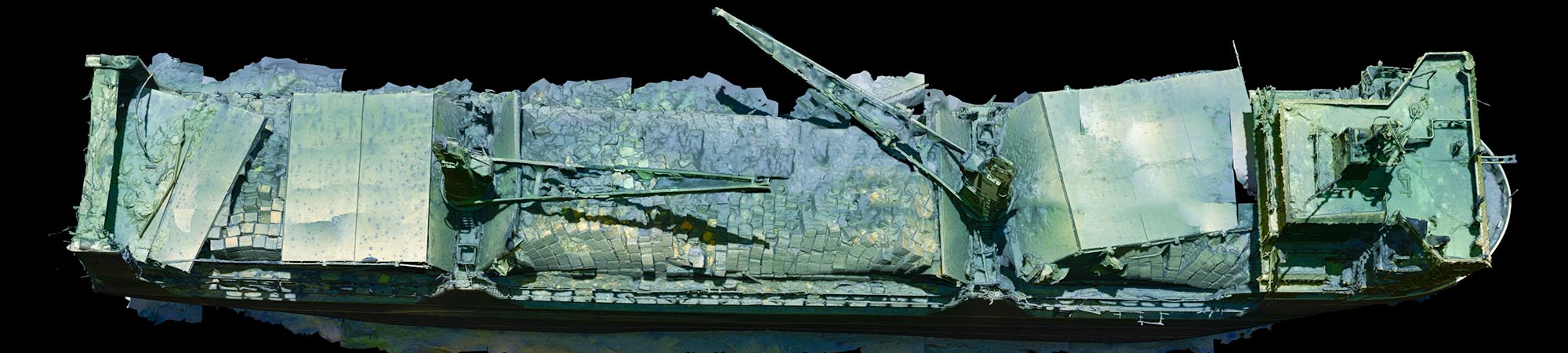

ROV-inspektion med fotogrammetri — Fotogrammetri från ROV

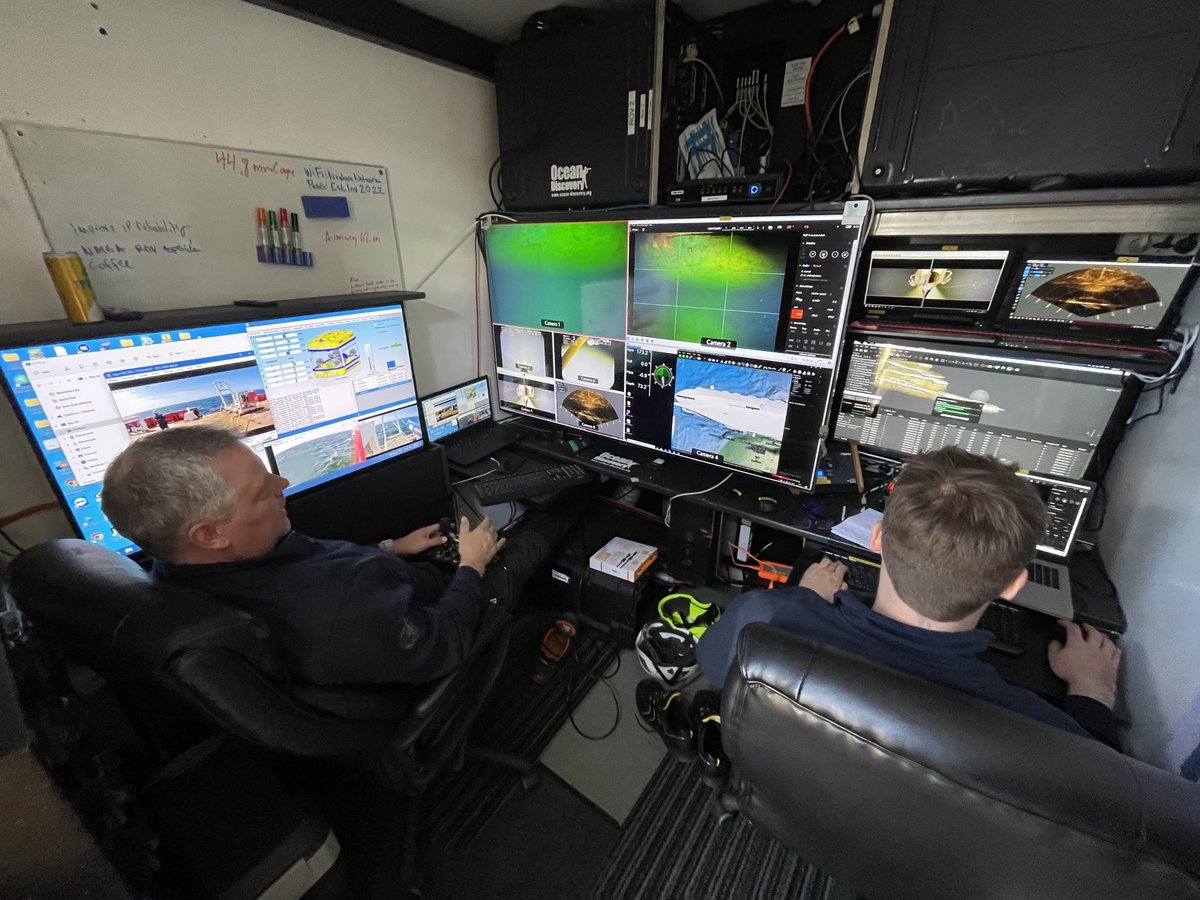

ROV-kontrollrum ombord på undersökningsfartyget — ROV-kontrollrum

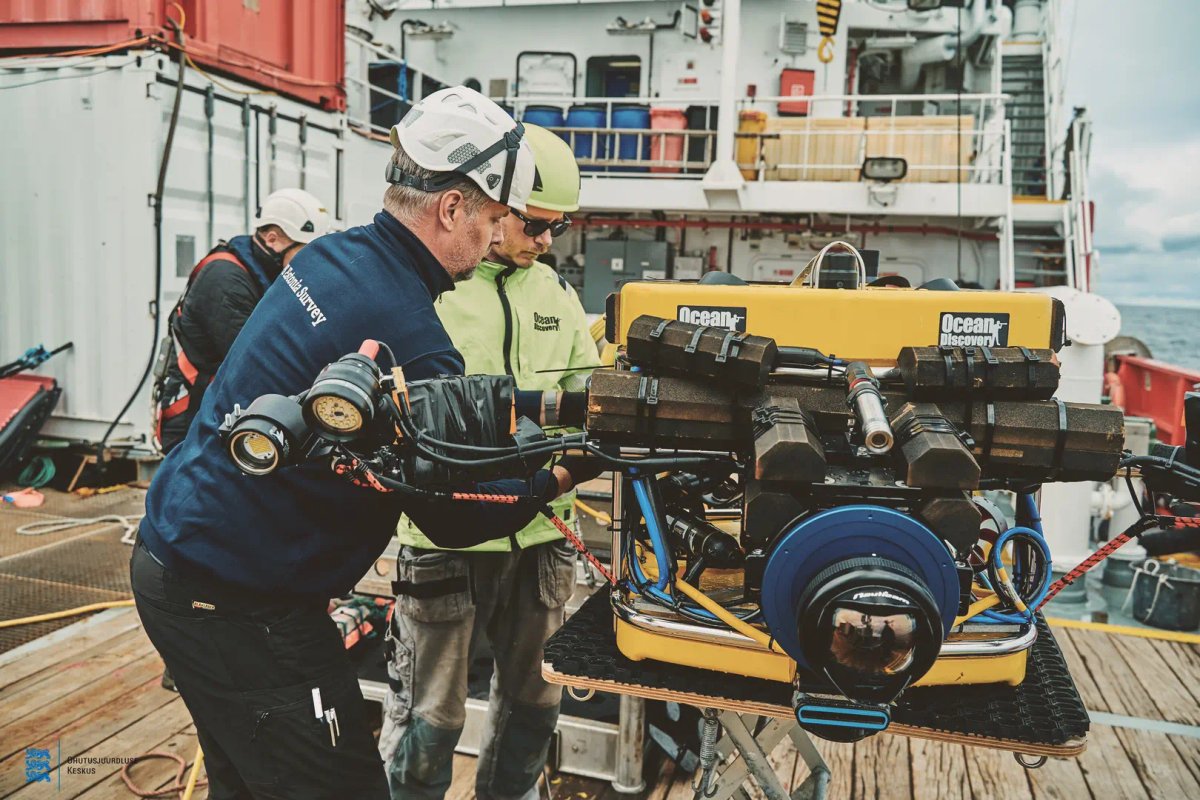

ROV utrustad med fotogrammetrikamera och LED-blixt

Ortofoto, höjdkartor och GIS-underlag

Resultatet kan användas direkt i analys- och beslutsprocesser. 3D-modellen kan betraktas från valfri vinkel, kompletteras med ortofoton, höjdkartor och georefererade leveranser, och öppnas i GIS- eller 3D-program för mätning, analys och visualisering. För större projekt kan ortofoton bestå av tusentals bilder som sammanfogas till en mycket högupplöst översiktsbild där varje punkt kan kopplas till position och mätdata.

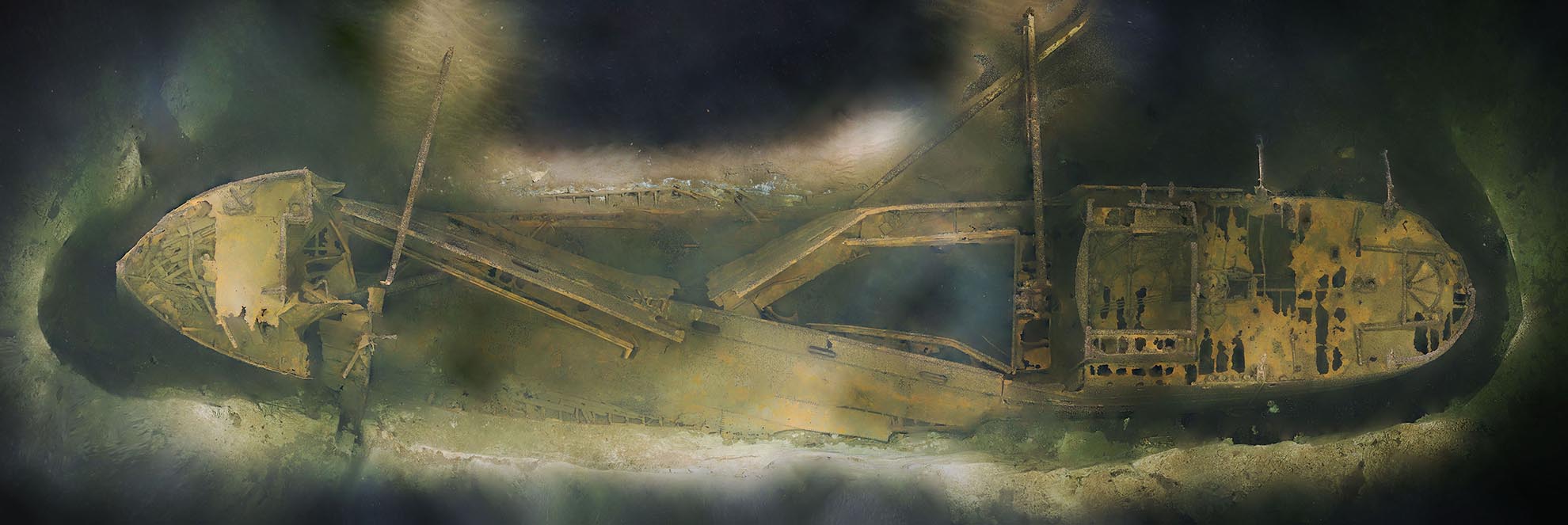

Ortografisk GIS-bild av Bremsund — Ortografisk GIS-mosaik

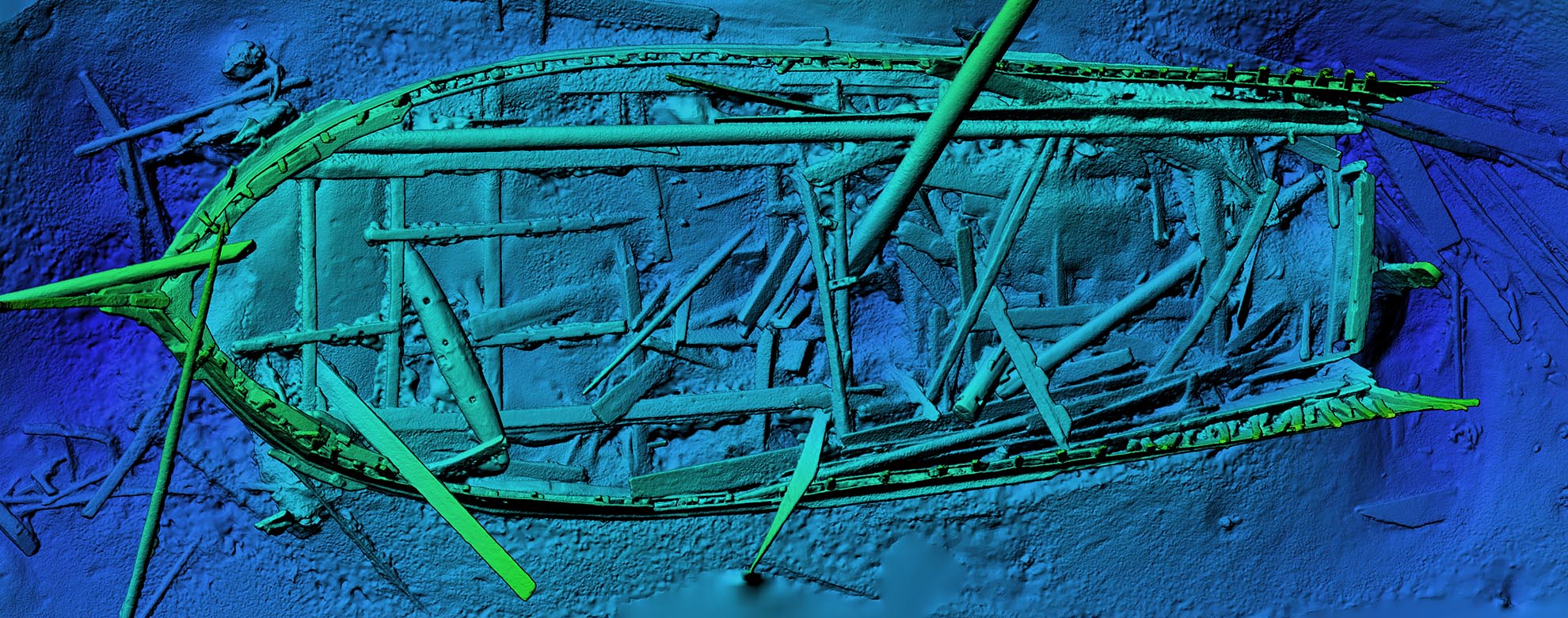

DEM höjdkarta av äldre fartygslämning — Detaljerad höjdkarta / DEM

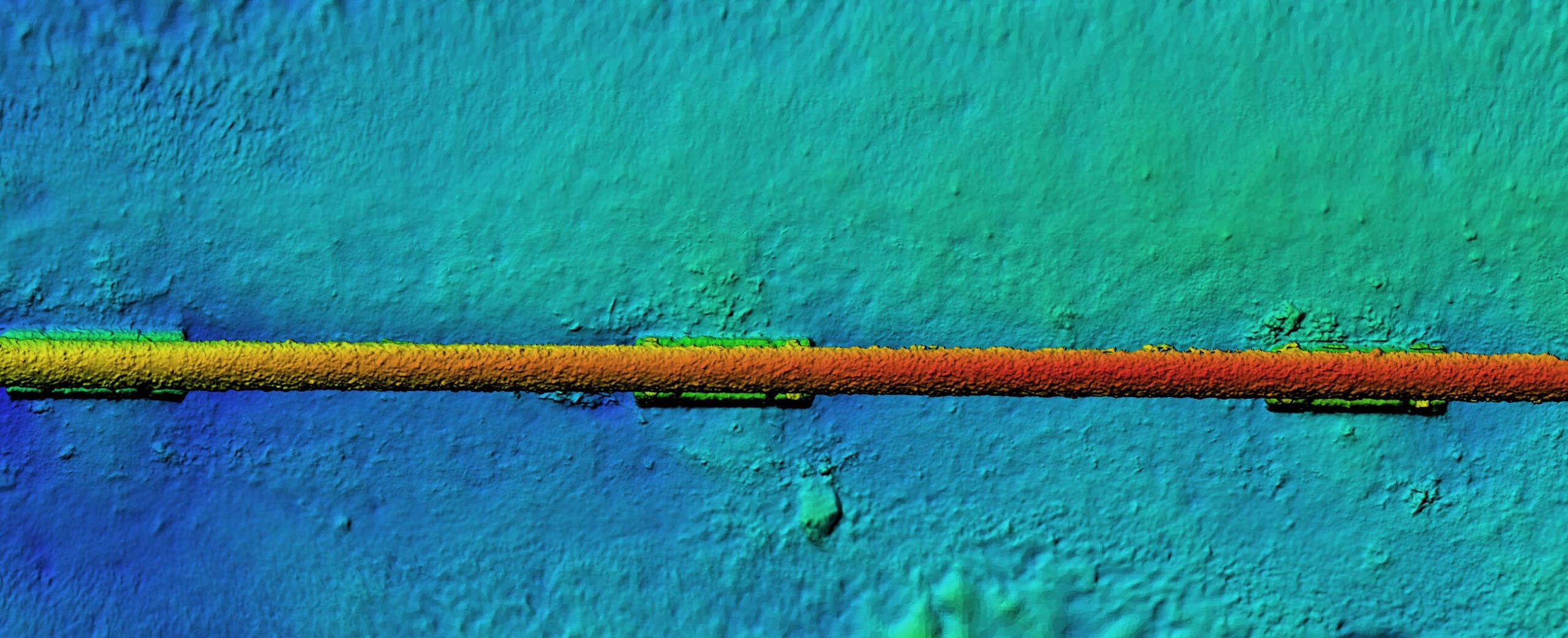

DEM av sjöledning — Höjdmodell av ledning

Vrak, hamnar, ledningar och konstruktioner

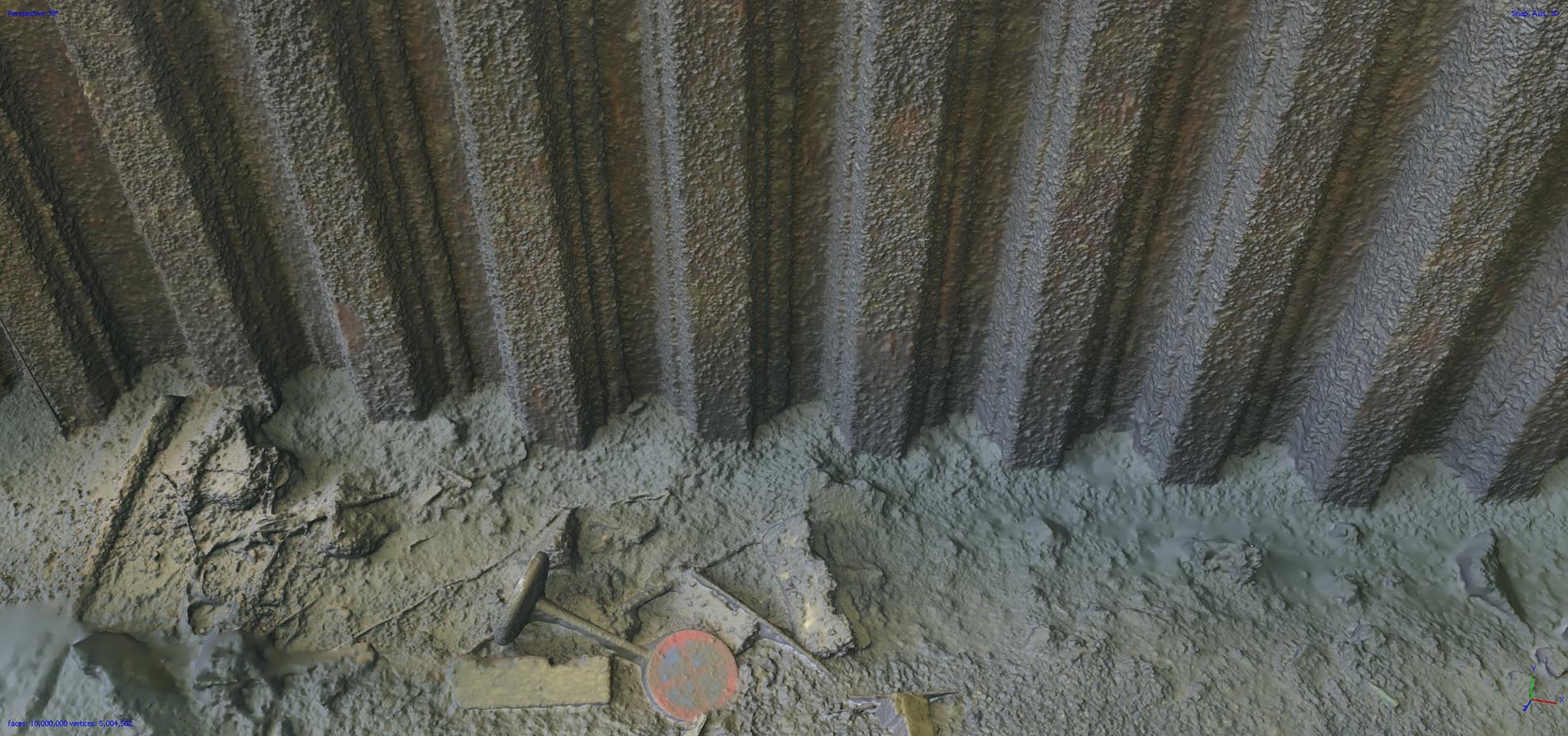

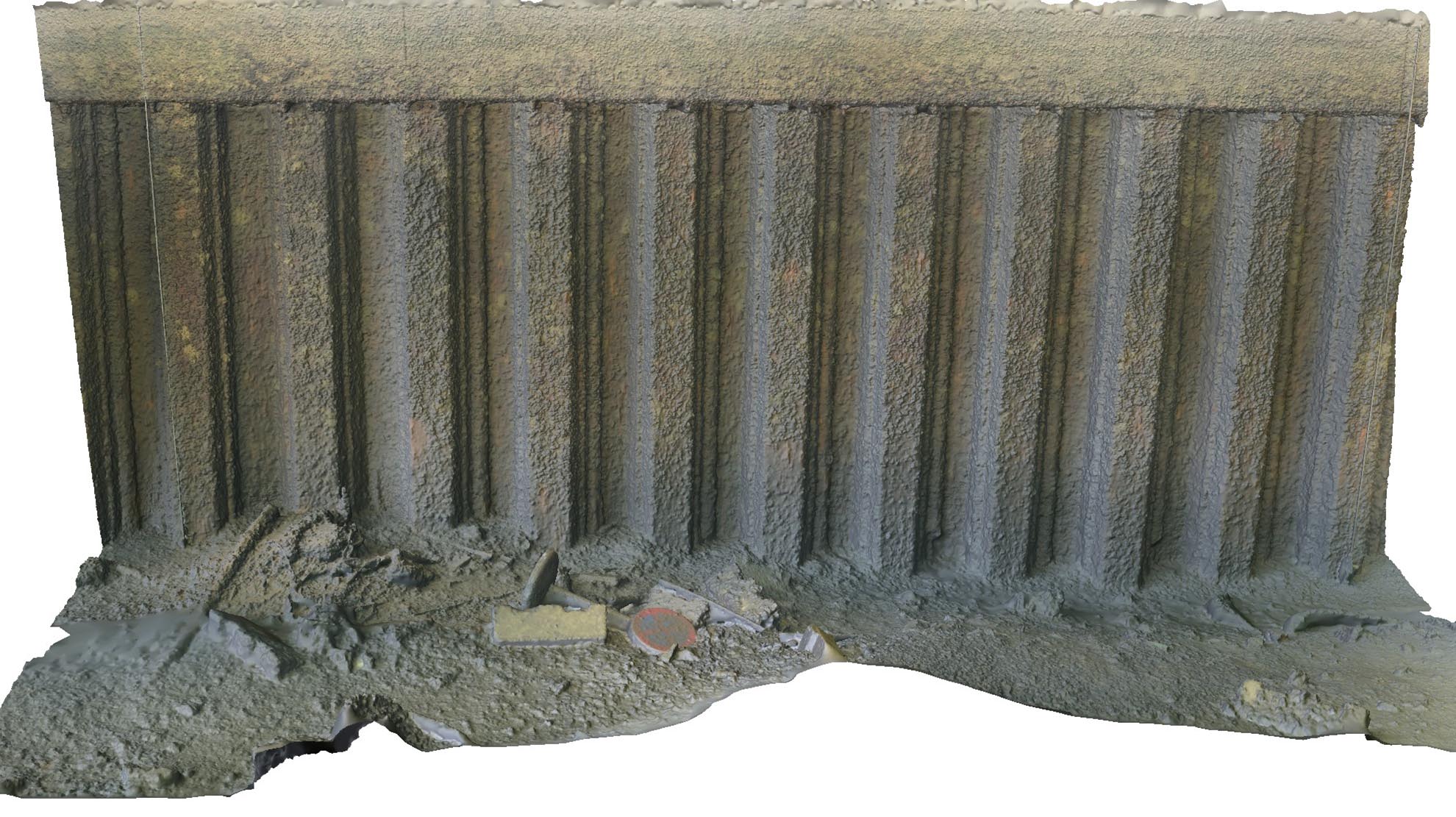

Metoden används bland annat för dokumentation av skeppsvrak och miljöfarliga vrak, marinarkeologiska undersökningar, hamninspektioner, brofundament, kajer, spont, sjöledningar och andra konstruktioner under vatten. Den lämpar sig även för haveriutredningar och för visuella leveranser till museer, media och filmproduktion där 3D-data kan bearbetas vidare till CGI, animationer och tydliga presentationer.
